| 型號 | 簡要區別 |
| RW210Ax-MHN系列 | |
| RW210AA-MHN | DC5V RS232接口 ISO14443A 采用ModbusRTU協議 |
| RW210AB-MHN | DC5V RS485接口 ISO14443A 采用ModbusRTU協議 |
| RW210AA-MHN-V24 | DC7~28V RS232 ISO14443A 采用ModbusRTU協議 |
| RW210AB-MHN-V24 | DC7~28V RS485接口 ISO14443A 采用ModbusRTU協議 |
| RW210Ex-MHN系列 | |
| RW210EA-MHN | DC5V RS232接口 ISO14443A+ISO15693 采用ModbusRTU協議 |
| RW210EB-MHN | DC5V RS485接口 ISO14443A+ISO15693 采用ModbusRTU協議 |
| RW210EA-MHN-24V | DC7~28V RS232接口 ISO14443A+ISO15693 采用ModbusRTU協議 |
| RW210EB-MHN-24V | DC7~28V RS485接口 ISO14443A+ISO15693 采用ModbusRTU協議 |
>>產品描述
- 全新一代讀卡器，內嵌32位ARM處理器
- 殼體外觀也更美觀
- 協議采用Modbus RTU,適用于PLC操作
- 采用NXP高度集成讀寫卡芯片射頻基站，性能更優，更穩定
- 符合ISO14443 TYPE A / MIFARE 標準 / ISO15693
- 可支持IC卡(與型號有關)：
- ISO14443A: Mifare 1K/4K，FM11RF08，Ultralight, Ntag203, Nta213, Ntag215, Ntag216
- ISO15693: NXP I Code, TI HF Tag it, 富士通 MB89R118
- 及其兼容卡片
- 內嵌蜂鳴器，指示燈
- 自帶看門狗，防止死機
- 用戶不必關心射頻基站的復雜控制方法，只需通過簡單的命令集可以實現對卡的完全操作
- 默認自動尋卡，有卡靠近，綠色指示燈點亮，但是不會主動輸出卡號，如有此需求，請聯系圓志索取新的固件版本
- 隨機提供DEMO軟件，進一步方便用戶對讀寫器進行進一步開發與測試
- 讀寫卡器典型讀寫距離30-110mm，與卡片類型，卡片大小有關
- 讀寫卡器RS232/RS485可選
- 供電DC5V或者DC7~28V可選
- 波特率可選：默認9600，可自己設定，掉電保存19200，38400，57600，115200
- 讀卡器設備地址：默認01，可自己設定，掉電保存
- 尺寸125mm*85mm*20mm
- 基于讀卡器的擴展功能很強可根據用戶要求修改軟件定制個性化模塊,不用改變硬件
- 豐富、完善的接口函數，可方便地應用于工業PLC工控機等工業現場
>>功能描述

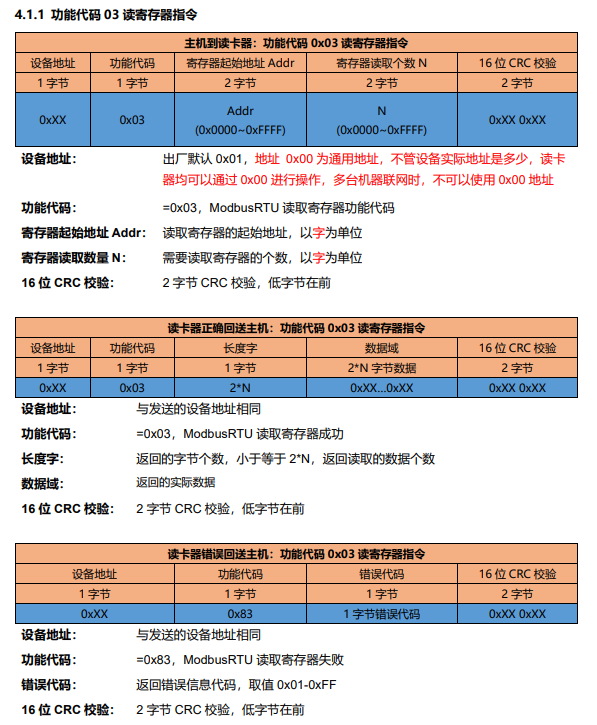

Modbus RTU功能代碼0x03描述

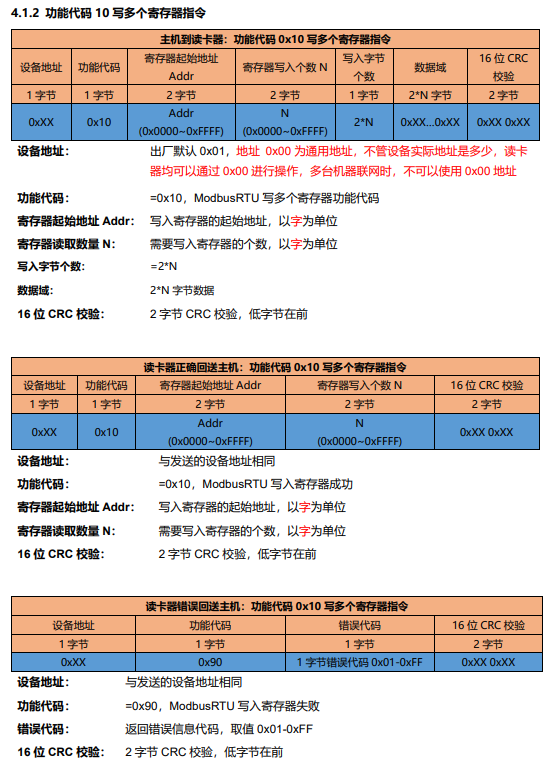

Modbus RTU功能代碼0x10描述

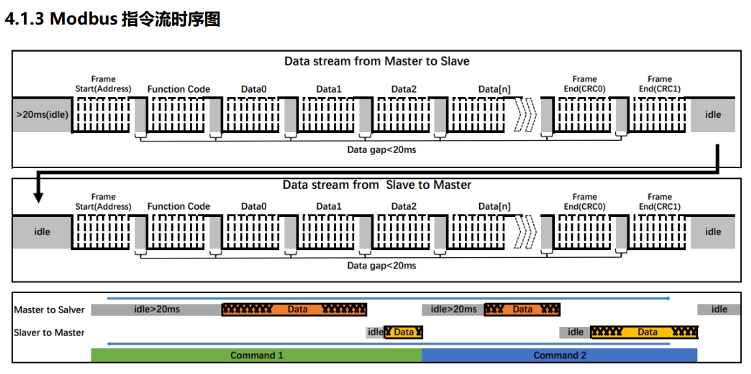

Modbus RTU數據流時序圖

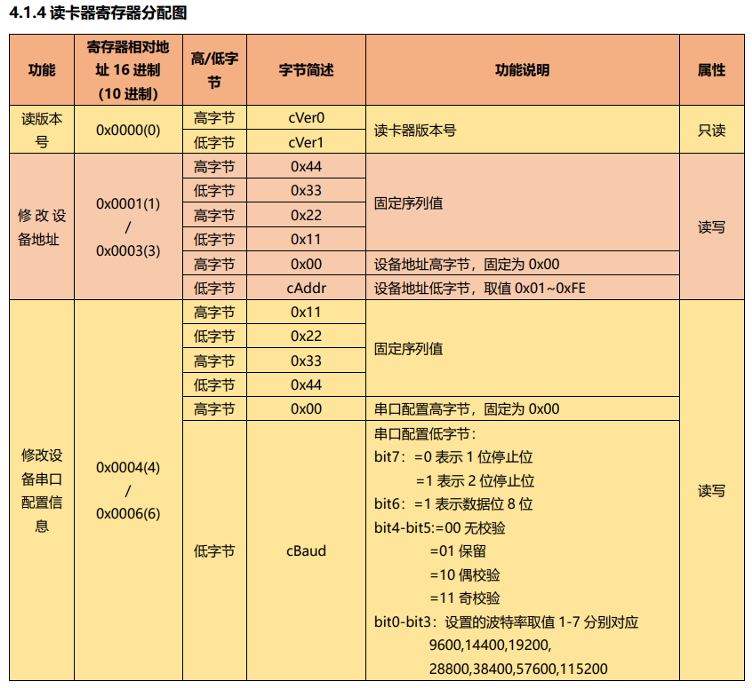

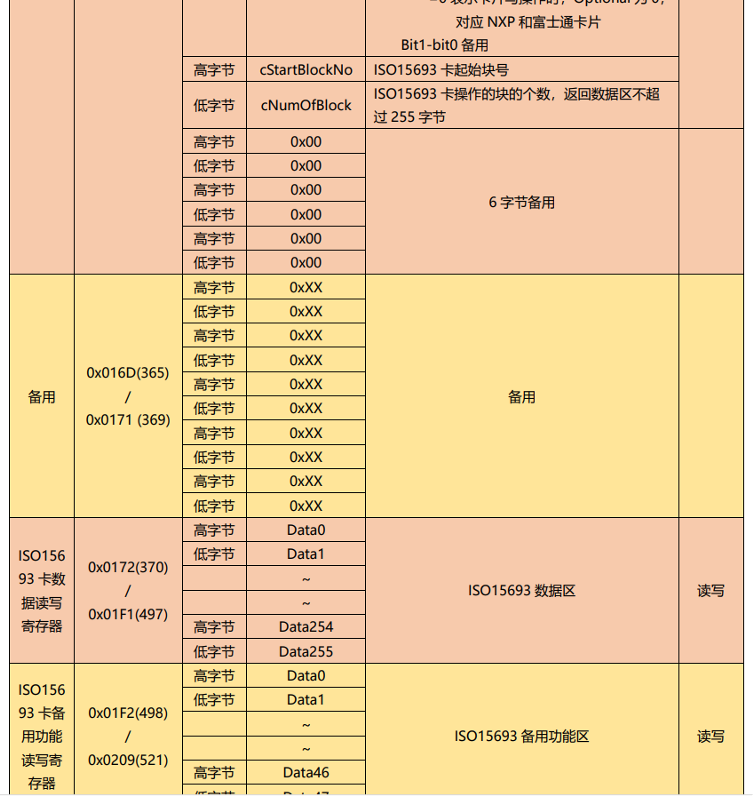

Modbus RTU讀卡器寄存器分配圖
太長，中間部分省略，有需求，請聯系圓志索取。

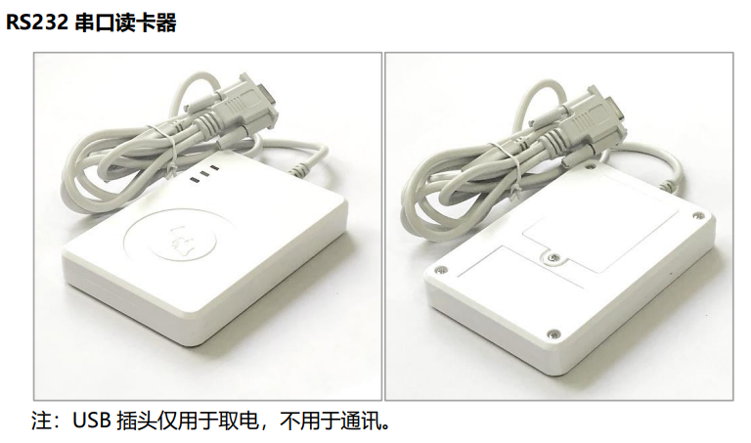

DC5V RS232接口外觀

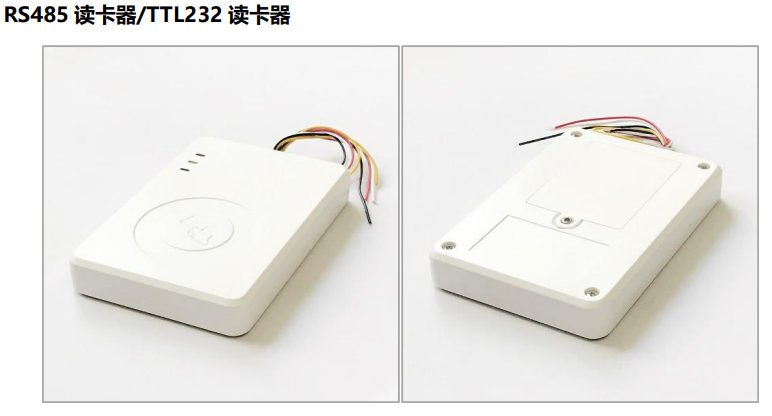

DC5V/DC7~28V RS232/RS485接口外觀

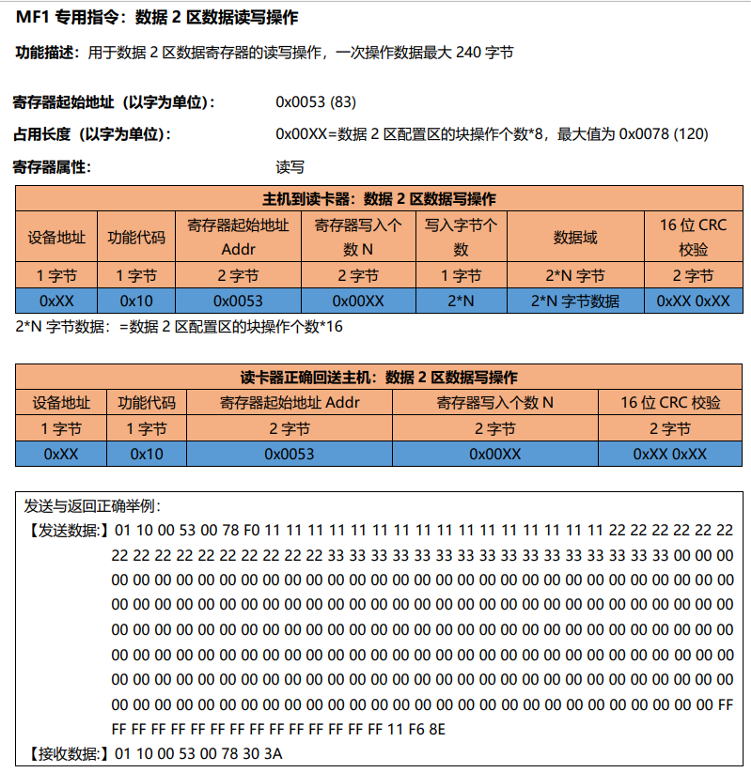

MF1卡寫卡舉例

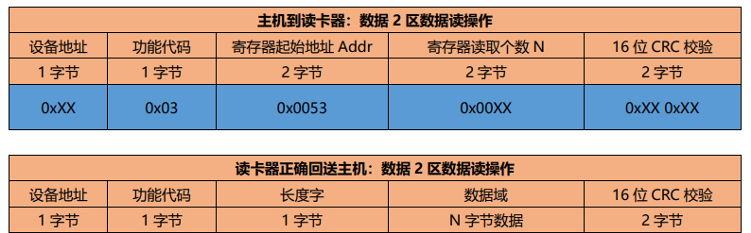

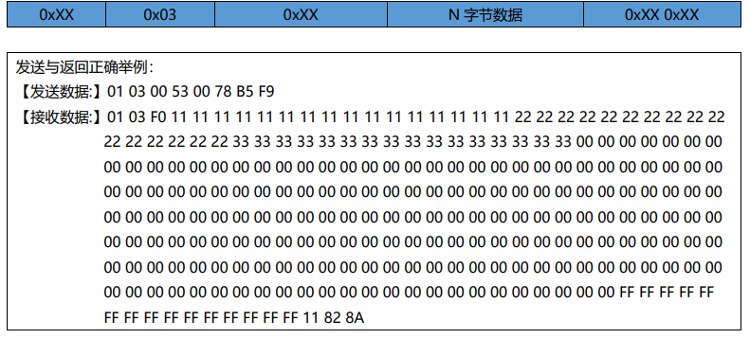

MF1卡讀卡舉例
>>主要技術指標
- 讀寫距離:30~110mm，與卡片類型，卡片大小有關
- 電源：DC5V或者DC7~28V
- 讀卡平均電流：120 mA，峰值約300mA
- 工作溫度：-20℃～+70℃
- 尺寸125mm*85mm*20mm
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| RW210Ax-MHN系列 | 支持ISO14443A | |
| RW210AA-MHN | DC5V RS232接口 ISO14443A 采用ModbusRTU協議 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203,213, 215,216及其兼容卡 |
| RW210AB-MHN | DC5V RS485接口 ISO14443A 采用ModbusRTU協議 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203,213, 215,216及其兼容卡 |
| RW210AA-MHN-24V | DC7~28V RS232接口 ISO14443A 采用ModbusRTU協議 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203,213, 215,216及其兼容卡 |
| RW210AB-MHN-24V | DC7~28V RS485接口 ISO14443A 采用ModbusRTU協議 | Mifare S50,S70,FM11RF08,Ultralight,Ntag203,213, 215,216及其兼容卡 |
| RW210Ex-MHN系列 | 支持ISO14443A+ISO15693 | |
| RW210EA-MHN | DC5V RS232接口 ISO14443A+ISO15693 采用ModbusRTU協議 | ISO14443A: Mifare S50, S70, FM11RF08, Ultralight, Ntag203, 213, 215, 216 ISO15693:NXP I Code, TI HF Tag it, 富士通MB89R118 及其兼容卡 |
| RW210EB-MHN | DC5V RS485接口 ISO14443A+ISO15693 采用ModbusRTU協議 | ISO14443A: Mifare S50, S70, FM11RF08, Ultralight, Ntag203, 213, 215, 216 ISO15693:NXP I Code, TI HF Tag it, 富士通MB89R118 及其兼容卡 |
| RW210EA-MHN-24V | DC7~28V RS232接口 ISO14443A+ISO15693 采用ModbusRTU協議 | ISO14443A: Mifare S50, S70, FM11RF08, Ultralight, Ntag203, 213, 215, 216 ISO15693:NXP I Code, TI HF Tag it, 富士通MB89R118 及其兼容卡 |
| RW210EB-MHN-24V | DC7~28V RS485接口 ISO14443A+ISO15693 采用ModbusRTU協議 | ISO14443A: Mifare S50, S70, FM11RF08, Ultralight, Ntag203, 213, 215, 216 ISO15693:NXP I Code, TI HF Tag it, 富士通MB89R118 及其兼容卡 |
