• 全新一代讀卡器，內嵌32位ARM處理器

• 殼體外觀也更美觀
• 協議采用定長通訊,適用于PLC的自由口操作，ASCII碼數據通訊，AA55固定校驗值

• 采用NXP高度集成讀寫卡芯片射頻基站，性能更優，更穩定

• 符合ISO14443 TYPE A / MIFARE 標準/TYPE B/ISO15693/ISO7816
• 可支持IC卡(與型號有關)：
•               ISO14443A: Mifare 1K/4K，FM11RF08，Ultralight, Ntag203, Nta213, Ntag215, Ntag216, 符合 T=CL 協議的CPU
•                                   卡(ISO14443A)，FM1208, Desfire EV1/EV2 D21, D41, D81，etc
•               ISO14443B: 符合 T=CL 協議的CPU卡，二代證，SRX4K
•               ISO15693: NXP I Code, TI HF Tagit, 富士通MB89R118
•               ISO7816: SAM9600,SAM38400,SAM115200
•               Felica
•               及其兼容卡片
• 可選裝2個PSAM卡座或者2個SOP8 SAM芯片或者2個DIP8 SAM卡芯片
• 內嵌蜂鳴器，指示燈
• 自帶看門狗，防止死機
• 用戶不必關心射頻基站的復雜控制方法，只需通過簡單的命令集可以實現對卡的完全操作

• 上電默認自動尋卡，有卡靠近，綠色指示燈點亮，但是不會主動輸出卡號，如有此需求，請聯系圓志索取新的固件版本

• 隨機提供DEMO軟件，進一步方便用戶對讀寫器進行進一步開發與測試

• 讀寫卡器典型讀寫距離30-110mm，與卡片類型有關

• 讀寫卡器RS232/RS485接口可選
• 供電DC5V或者DC7~28V可選

• 波特率可選：波特率默認19200，可自行配置為115200,57600,38400,19200,9600，掉電保存
• 設備地址：默認01，可自行修改，掉電保存

• 尺寸125mm*85mm*20mm
• 基于讀卡器的擴展功能很強可根據用戶要求修改軟件定制個性化模塊,不用改變硬件

• 豐富、完善的接口函數，可方便地應用于工業PLC工控機等工業現場

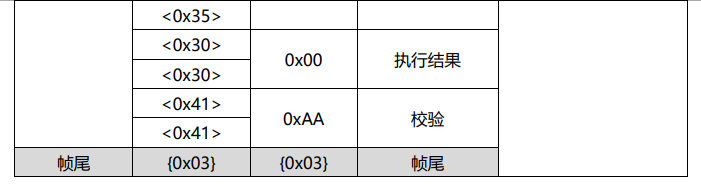

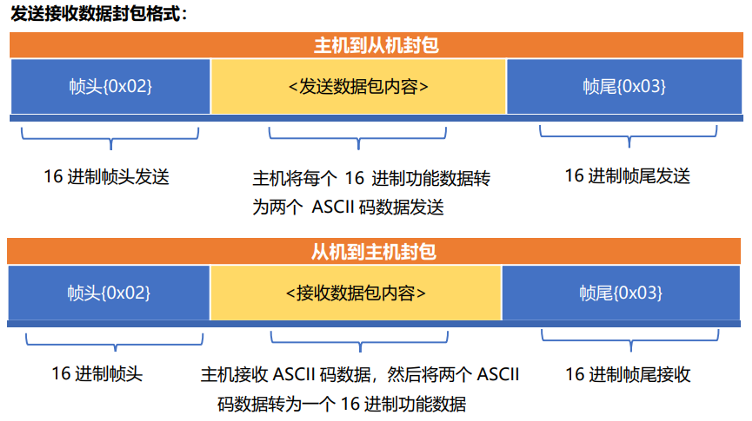

ASCII協議定義

注：發送數據包內容和接收數據包內容均為ASCII碼數據。

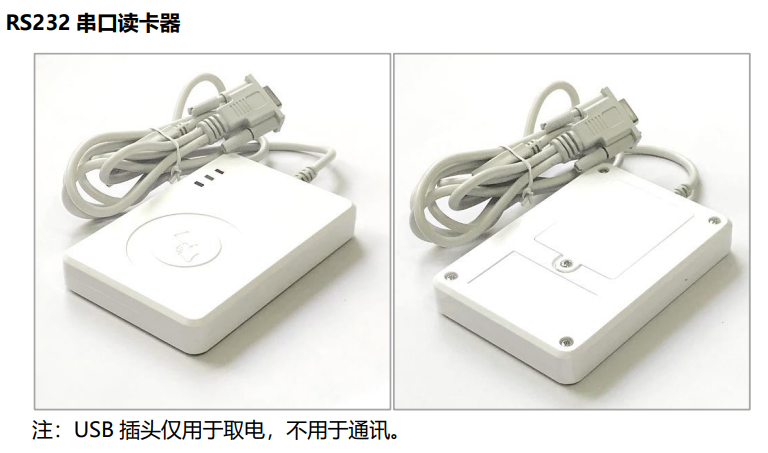

DC5V RS232接口外觀

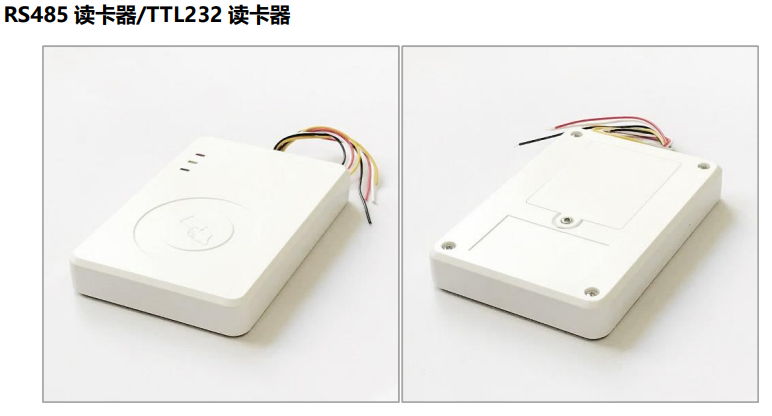

DC5V/DC7~28V RS232/RS485接口外觀

• 讀寫距離:30~110mm，與卡片型號，卡片的大小有關

• 電源：DC5V或者DC7~28V

• 讀卡平均電流：120 mA，峰值約300mA
• 工作溫度：-20℃～+70℃

• 尺寸125mm*85mm*20mm
